طراحی سازه مجهز به مهاربند کمانش‌ تاب (BRB) فقط با جایگزینی مهاربندهای معمولی کامل نمی‌شود. این سیستم رفتار متفاوتی در برابر بارهای رفت‌وبرگشتی زلزله دارد. بنابراین، مدل‌سازی مهاربند، کنترل دریفت و طراحی اعضای پیرامونی نیز باید متناسب با آن انجام شود.

در قاب مهاربندی‌ شده کمانش‌ تاب، مهاربندها نقش اعضای شکل پذیر سیستم را بر عهده دارند. در مقابل، تیرها، ستون‌ها و اتصالات باید برای نیروهای مورد انتظار مهاربندها کنترل شوند. طراح همچنین باید مشخصات مؤثر محصول را با تولیدکننده هماهنگ کند.

این مقاله، مسیر کلی طراحی سازه مجهز به مهاربند کمانش‌ تاب را بررسی می‌کند. جزئیات مدل‌سازی و تحلیل غیرخطی BRB در مقاله‌های بعدی این مجموعه ارائه خواهند شد.

قاب مهاربندی‌ شده کمانش‌ تاب چگونه عمل می‌کند؟

قاب مهاربندی شده کمانش‌ تاب یا BRBF ، نیروهای جانبی ساختمان را تحمل می‌کند. تفاوت اصلی این سیستم با قاب مهاربندی همگرای معمولی، رفتار مهاربند در فشار است. مهاربند معمولی ممکن است پیش از تسلیم فشاری کمانش کند. این پدیده می‌تواند رفتار چرخه‌ای عضو را نامتقارن و ناپایدار کند.

در BRB، هسته فولادی نیروی محوری را تحمل می‌کند. سازوکار مهارکننده نیز از کمانش کلی هسته در فشار جلوگیری می‌کند. به همین دلیل، هسته می‌تواند در کشش و فشار تسلیم شود. این رفتار، پاسخ چرخه‌ای پایدارتر و ظرفیت اتلاف انرژی بیشتری ایجاد می‌کند.

بااین‌حال، وجود BRB به‌تنهایی عملکرد مناسب ساختمان را تضمین نمی‌کند. عملکرد نهایی به جانمایی قاب‌ها، کنترل تغییرمکان و طراحی اعضای پیرامونی نیز وابسته است.

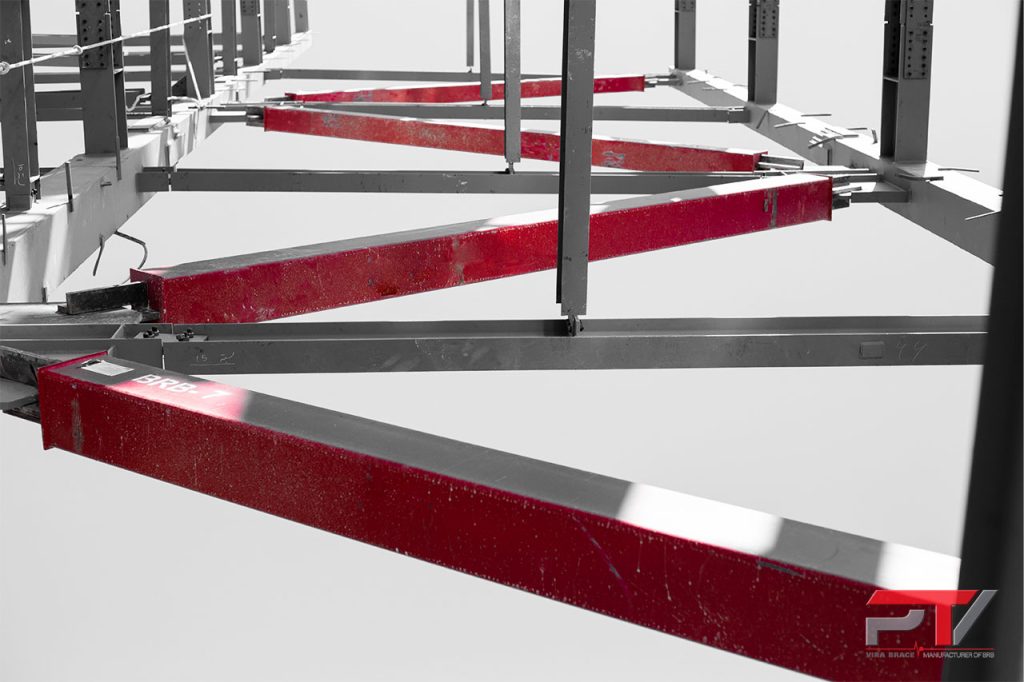

طراحی سازه مجهز به مهاربند کمانش تاب

طراحی سازه مجهز به BRB چه تفاوتی دارد؟

طراحی این سیستم بر سه اصل اساسی استوار است. ابتدا BRB برای نیروی لرزه‌ای طراحی انتخاب می‌شود. سپس توانایی مهاربند برای تحمل تغییرشکل غیرخطی مورد انتظار کنترل می‌شود. در پایان، سایر اجزای قاب برای نیروهای ناشی از مقاومت مورد انتظار BRB طراحی می‌شوند.

این رویکرد با طراحی صرفاً مقاومتی تفاوت دارد. تیر، ستون، اتصال و پای ستون نباید فقط براساس نیروی تحلیل اولیه کنترل شوند. این اجزا باید مسیر انتقال نیروی مهاربند تسلیم‌شده و سخت‌شونده را نیز حفظ کنند.

در نتیجه، مهندس محاسب باید بین دو سطح نیرو تفاوت قائل شود. سطح نخست برای تعیین ظرفیت موردنیاز BRB کاربرد دارد. سطح دوم برای طراحی اعضایی استفاده می‌شود که نباید محل اصلی رفتار غیرخطی باشند.

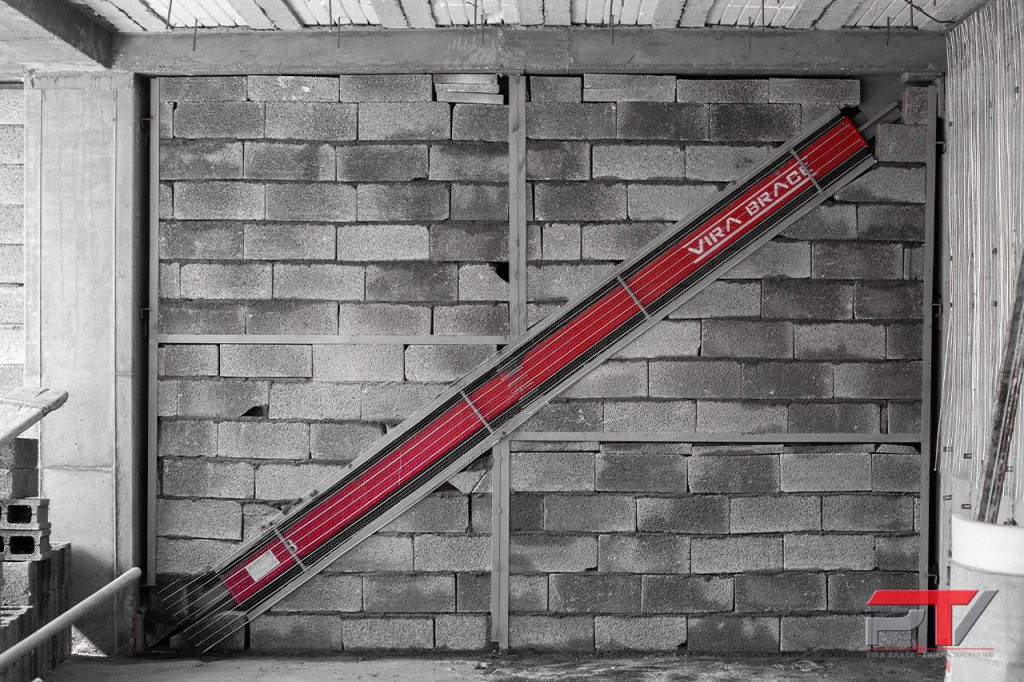

قاب مهاربندی‌شده با مهاربند کمانش‌ تاب

مرحله اول؛ انتخاب آرایش مناسب قاب‌های BRB

جانمایی قاب‌های BRB باید از مراحل ابتدایی طراحی بررسی شود. توزیع نامناسب قاب‌ها در پلان می‌تواند پاسخ پیچشی سازه را افزایش دهد. کاهش تعداد دهانه‌های مهاربندی‌شده نیز همیشه به معنای طرح اقتصادی‌تر نیست.

تعداد کمتر قاب‌ها ممکن است نامعینی سیستم را کاهش دهد. همچنین، نیروهای وارد بر کلکتورها و فونداسیون می‌توانند افزایش یابند. دریفت بیشتر نیز ممکن است به انتخاب مهاربندهای بزرگ‌تر منجر شود.

آرایش‌های قطری، شورون، V و ضربدری چندطبقه برای BRBF قابل بررسی هستند. هر آرایش اثر متفاوتی بر تیرهای قاب و توزیع تسلیم در ارتفاع دارد. برای مثال، آرایش ضربدری چندطبقه می‌تواند نیروهای نامتعادل تیرها را کاهش دهد. آرایش مهاربندها باید هم‌زمان با معماری و مسیر انتقال بار انتخاب شود

مرحله دوم؛ ساخت مدل اولیه سازه

پس از انتخاب سیستم، مهندس باید مدل اولیه ساختمان را ایجاد کند. در این مدل، مشخصات اولیه BRB برای تعیین سختی و نیروهای داخلی لازم هستند. این مقادیر می‌توانند در آغاز طراحی تقریبی باشند؛ اما باید در مراحل بعدی کنترل شوند.

یکی از پارامترهای مهم، ضریب اصلاح سختی مهاربند است. این ضریب به طول مهاربند، طول ناحیه تسلیم و جزئیات اتصال وابسته است. نوع آرایش قاب نیز می‌تواند بر مقدار مناسب آن اثر بگذارد.

ضرایب مربوط به سخت‌شوندگی کرنشی و تفاوت مقاومت فشاری و کششی نیز باید برآورد شوند. این مقادیر برای طراحی اولیه تیرها و ستون‌ها اهمیت دارند. در ادامه، اطلاعات اولیه با داده‌های تولیدکننده مقایسه و اصلاح می‌شوند.

مرحله سوم؛ تحلیل و تعیین ظرفیت موردنیاز BRB

نتایج مدل اولیه، نیروی محوری موردنیاز هر مهاربند را مشخص می‌کنند. ظرفیت طراحی BRB باید از تقاضای محاسبه‌شده بیشتر باشد. انتخاب ظرفیت مهاربندها معمولاً به‌صورت تکراری انجام می‌شود.

استفاده از ظرفیت‌های بسیار بزرگ همیشه مناسب نیست. افزایش غیرضروری ظرفیت می‌تواند نیروهای اعضای پیرامونی و اتصالات را بیشتر کند. از سوی دیگر، انتخاب ظرفیت ناکافی باعث ردشدن کنترل مقاومت یا تغییرمکان خواهد شد.

تعداد ظرفیت‌های متفاوت در یک پروژه نیز باید منطقی باشد. تنوع زیاد می‌تواند ساخت و هماهنگی را دشوار کند. تکرار بیش‌ازحد یک ظرفیت نیز ممکن است به استفاده غیراقتصادی از مهاربندهای بزرگ منجر شود. طراح باید میان بهره‌وری سازه‌ای و سهولت تولید تعادل برقرار کند.

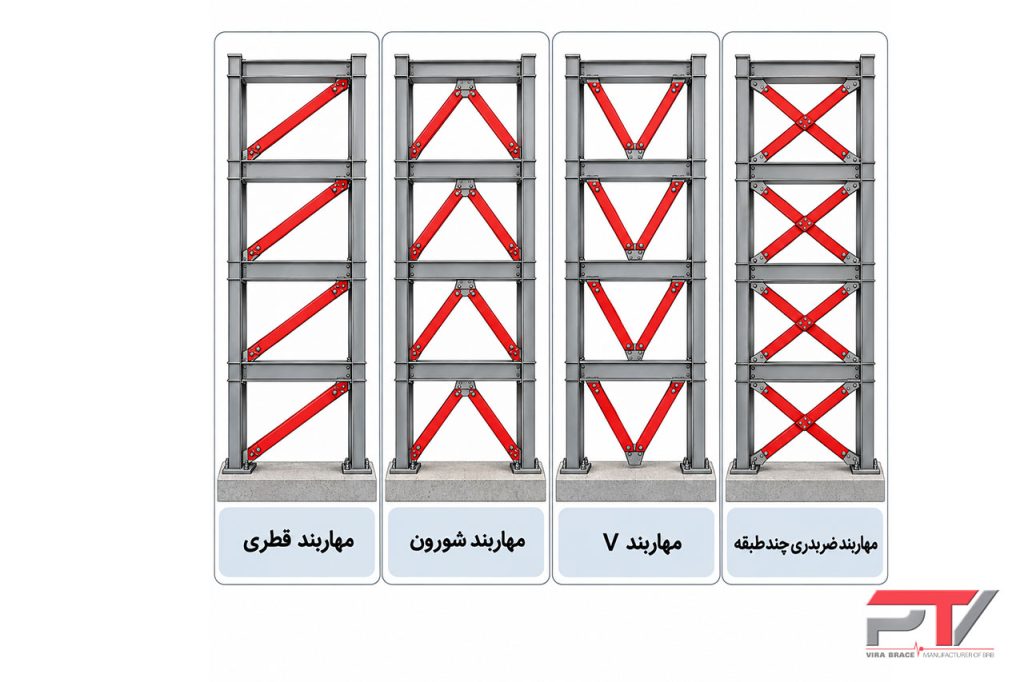

مقایسه آرایش‌های قطری، شورون، V و ضربدری در-قاب BRBF

مرحله چهارم؛ کنترل دریفت و پایداری سازه

کنترل دریفت باید از ابتدای طراحی سازه مجهز به BRB جدی گرفته شود. راهنمای NIST اشاره می‌کند که BRBF ممکن است از قاب مهاربندی همگرای ویژه انعطاف‌پذیرتر باشد. بنابراین، در برخی پروژه‌ها دریفت به‌جای مقاومت، معیار حاکم طراحی خواهد بود.

پس از انتخاب اولیه مهاربندها، طراح باید دریفت طبقات، پایداری کلی و نامنظمی پیچشی را کنترل کند. عدم تأمین این معیارها می‌تواند به تغییر ظرفیت BRB، تعداد قاب‌ها یا آرایش مهاربندی منجر شود.

توزیع ظرفیت مهاربندها در ارتفاع نیز اهمیت دارد. انتخاب نامناسب ظرفیت طبقات می‌تواند تقاضای شکل‌پذیری را در یک طبقه متمرکز کند. این وضعیت احتمال تشکیل مکانیزم طبقه را افزایش می‌دهد. بنابراین، نسبت تقاضا به ظرفیت مهاربندها باید در ارتفاع ساختمان بررسی شود.

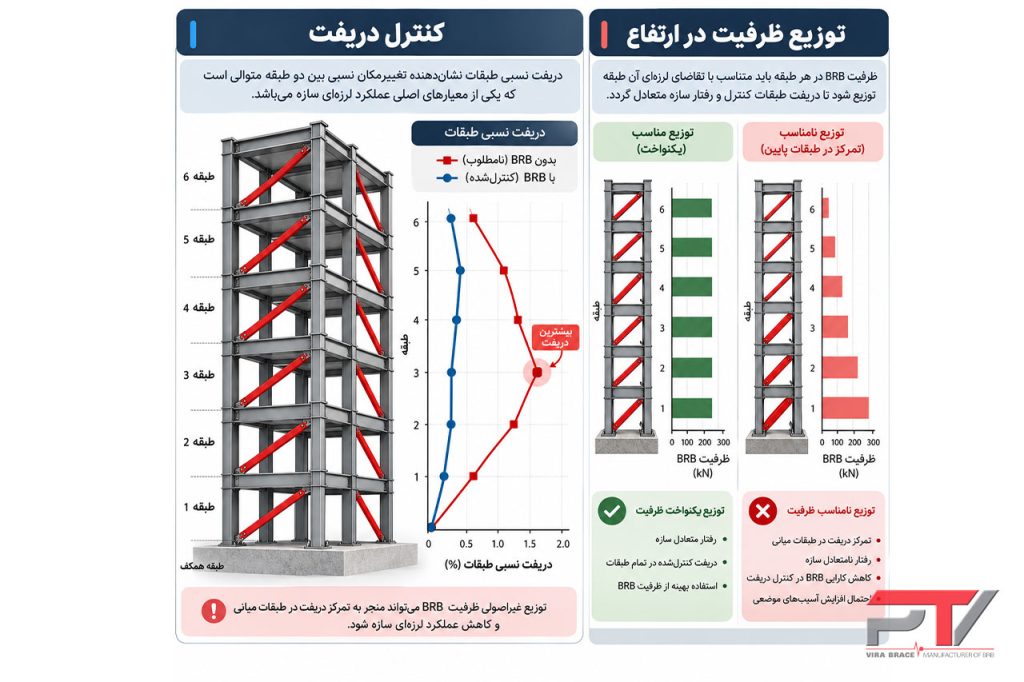

کنترل دریفت طبقات و توزیع ظرفیت مهاربندهای کمانش‌ تاب در ارتفاع ساختمان

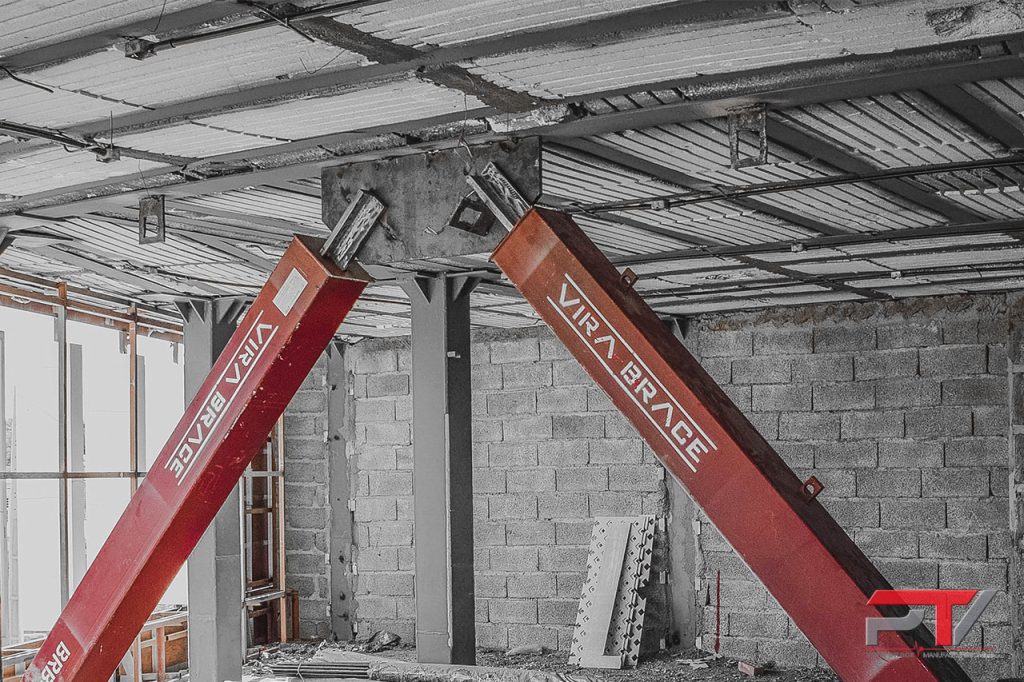

جزئیات اتصال مهاربند کمانش‌ تاب به گاست‌پلیت، تیر و ستون فولادی

مرحله پنجم؛ کنترل تغییرشکل مورد انتظار مهاربندها

قبولی مقاومت BRB پایان فرایند طراحی نیست. مهاربند باید توانایی تحمل تغییرشکل مورد انتظار پروژه را نیز داشته باشد. این تغییرشکل به دریفت طبقه، هندسه قاب و طول ناحیه تسلیم مهاربند وابسته است.

مهندس محاسب باید تقاضای تغییرشکل هر BRB را تعیین کند. سپس محصولی انتخاب شود که عملکرد آن در محدوده مشابه آزمایش شده باشد. بررسی نتایج آزمایش چرخه‌ای در این مرحله اهمیت زیادی دارد.

اگر مهاربند انتخابی نتواند تغییرشکل موردنیاز را تأمین کند، سازه باید بازبینی شود. افزایش تعداد قاب‌ها، تغییر جانمایی یا اصلاح ظرفیت BRBها از گزینه‌های ممکن هستند. انجام آزمایش ویژه پروژه نیز می‌تواند در بعضی شرایط بررسی شود.

مرحله ششم؛ طراحی تیرها، ستون‌ها و مسیر انتقال بار

پس از انتخاب BRB، مقاومت مورد انتظار آن در کشش و فشار تعیین می‌شود. این نیروها برای طراحی سایر اجزای سیستم باربر جانبی کاربرد دارند. تیرها، ستون‌ها، اتصالات و پای ستون باید مسیر انتقال این نیروها را حفظ کنند.

مقاومت فشاری مورد انتظار BRB می‌تواند از مقاومت کششی آن بیشتر باشد. بنابراین، جهت مهاربند و جهت بارگذاری در تعیین نیروی اعضای قاب مؤثر است. در آرایش‌های V و شورون، تیر قاب باید برای نیروی نامتعادل نیز بررسی شود. البته میزان نیروهای نامتعادل کننده در قاب دارای BRB بسیار کمتر است از قاب مهاربندی همگرای ویژه.

در این مرحله ضروری است که با در نظر گرفتن ضرایب بتا و امگا، قاب ها برای نیروهای نهایی مهاربندها کنترل و طراحی شود.

مرحله هفتم؛ طراحی اتصالات قاب BRBF

در قاب BRBF سه گروه اتصال اهمیت ویژه دارند. گروه نخست، اتصال BRB به گاست‌پلیت است. گروه دوم، اتصال تیر به ستون و اجزای مرتبط با گاست‌پلیت است. گروه سوم نیز اتصال ستون به پای ستون را شامل می‌شود.

طراحی اتصال باید با نیروی مورد انتظار مهاربند هماهنگ باشد. همچنین، تغییرشکل قاب نباید باعث ایجاد شکست پیش‌بینی‌نشده در گاست‌پلیت شود. جزئیات اتصال می‌توانند سختی نهایی BRB و طول مؤثر ناحیه تسلیم را تغییر دهند.

به همین دلیل، طراحی اتصال نباید به پایان پروژه موکول شود. انتخاب نوع اتصال باید هم‌زمان با تعیین ابعاد مهاربند و مدل تحلیلی پیش برود. هر تغییر مهم در هندسه اتصال ممکن است بازبینی مدل را ضروری کند.

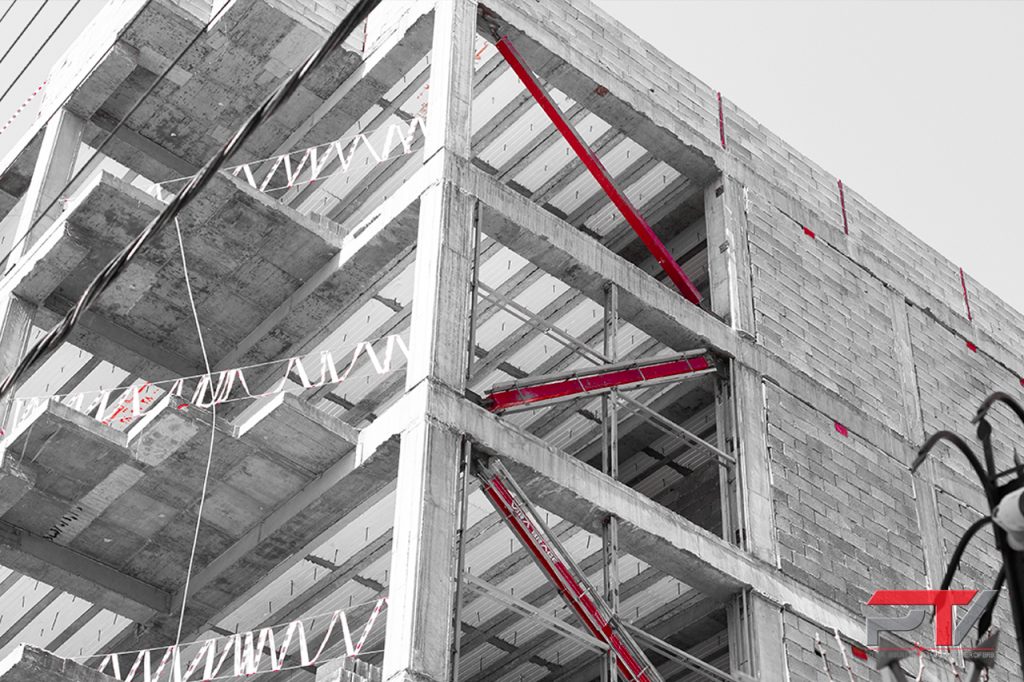

عملکرد قاب مهاربندی‌شده با مهاربند کمانش‌تاب و مسیر انتقال نیروی جانبی

مرحله هشتم؛ هماهنگی با تولیدکننده BRB

BRB یک محصول مبتنی بر عملکرد است. بنابراین، مهندس باید الزامات موردنیاز پروژه را به‌وضوح در مدارک طراحی مشخص کند. تولیدکننده نیز باید امکان تأمین این الزامات را تأیید کند.

براساس راهنمای NIST، مدارک پروژه باید اطلاعاتی مانند سطح مقطع موردنیاز هسته، مقاومت محوری، ضریب اصلاح سختی و تغییرشکل مورد انتظار را مشخص کنند. حدود مجاز ضرایب مقاومت و نوع اتصال انتهایی نیز باید تعیین شوند. محدودیت ابعاد و شکل غلاف نیز ممکن است تحت‌تأثیر معماری پروژه باشد.

پس از دریافت مشخصات نهایی محصول، مقادیر واقعی باید با فرضیات مدل مقایسه شوند. اگر اختلاف از حدود پذیرفته‌شده بیشتر باشد، تحلیل سازه باید بازبینی شود. این چرخه، هماهنگی میان تحلیل، طراحی و ساخت را کامل می‌کند.

چک‌لیست طراحی سازه مجهز به BRB

پیش از نهایی‌کردن طرح، طراح باید جانمایی قاب‌ها و توزیع ظرفیت در ارتفاع را کنترل کند. مشخصات سختی و مقاومت BRB نیز باید با اطلاعات تولیدکننده هماهنگ باشند. کنترل دریفت، پایداری و تقاضای تغییرشکل از مراحل ضروری طراحی هستند.

تیرها، ستون‌ها، کلکتورها، اتصالات و پای ستون باید براساس نیروهای مناسب کنترل شوند. جزئیات نهایی اتصال نیز باید با فرضیات مدل سازگار باشند. در پایان، نتایج آزمایش‌های مرتبط با محصول انتخابی باید بررسی شوند.

این فرایند تکراری است. تغییر ظرفیت یا اتصال BRB ممکن است سختی و نیروهای سازه را تغییر دهد. بنابراین، مدل اولیه باید پس از دریافت مشخصات نهایی محصول بازبینی شود.

طراحی سازه مجهز به مهاربند کمانش تاب، فرایندی هماهنگ میان تحلیل سازه، طراحی ظرفیت و مشخصات محصول است. BRB برای تأمین مقاومت و تغییرشکل موردنیاز انتخاب می‌شود. اعضای پیرامونی نیز باید نیروهای مورد انتظار آن را به فونداسیون منتقل کنند.

جانمایی قاب‌ها، کنترل دریفت و توزیع ظرفیت در ارتفاع بر عملکرد کل ساختمان اثر می‌گذارند. همچنین، مشخصات اولیه مدل باید پس از انتخاب محصول نهایی بازبینی شوند. همکاری زودهنگام طراح و تولیدکننده می‌تواند از اصلاحات دیرهنگام جلوگیری کند.

برای بررسی امکان استفاده از BRB در پروژه و دریافت مشخصات موردنیاز طراحی، می‌توانید با واحد فنی ویرا بریس در ارتباط باشید.
